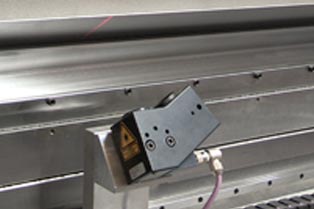

Data-M Laser Protractor
Desarrollado por Data M Engineering, es una solución potente para la medición de ángulos de plegado en plegadoras.

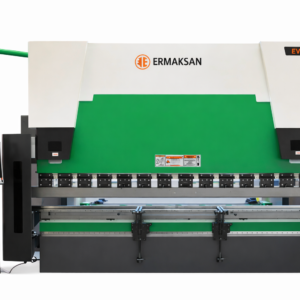

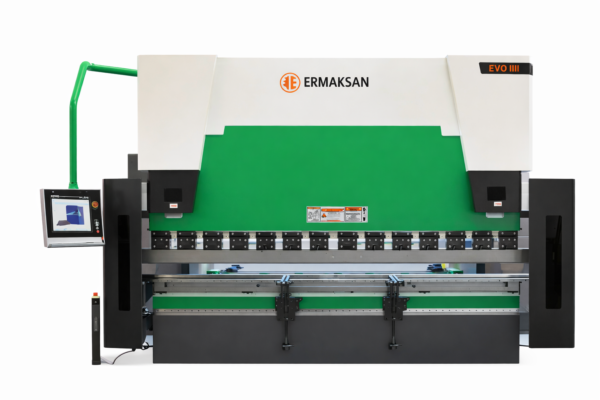

EVO-III es una prensa plegadora híbrida de alta eficiencia, con hasta 73 % menos consumo energético, control CNC de 6 ejes y 260 toneladas de capacidad, ideal para plegado industrial preciso, potente y sostenible.
EVO-III es una prensa plegadora híbrida de alto rendimiento desarrollada por Ermaksan para responder a las exigencias actuales de una fabricación sostenible, precisa y energéticamente eficiente.
En un entorno industrial donde la eficiencia energética ya no es una opción sino una necesidad, la EVO-III se posiciona como una solución avanzada que combina tecnología híbrida, precisión mecánica y alto desempeño productivo.
Desarrollada a partir de más de 30 años de experiencia de Ermaksan en prensas plegadoras, la EVO-III integra las últimas tecnologías híbridas, logrando un consumo energético hasta un 73 % menor en comparación con prensas hidráulicas tradicionales.
Su sistema hidráulico de circuito cerrado permite un funcionamiento altamente eficiente, con mantenimiento mínimo y un uso reducido de aceite hidráulico de solo 34,5 litros, reforzando su enfoque ecológico y sostenible.
Con una longitud de plegado de 4,1 metros y una capacidad de hasta 260 toneladas, la EVO-III ofrece un rendimiento excepcional incluso en aplicaciones de plegado altamente exigentes.
De serie, incorpora:
Control CNC de 6 ejes
Sistema de coronación motorizado
Estas características garantizan precisión constante, repetibilidad y calidad uniforme a lo largo de toda la longitud de plegado.
En términos de productividad, la EVO-III alcanza:
Velocidad de aproximación del eje Y de hasta 200 mm/s, reduciendo significativamente los tiempos muertos
Velocidad de trabajo de 10 mm/s, ideal para plegados suaves, controlados y de alta precisión
Además, con un nivel de ruido de solo 63 dB, se destaca como una de las prensas plegadoras más silenciosas de su categoría, ideal para entornos de trabajo modernos, seguros y ergonómicos.
La EVO-III no solo reduce de forma significativa los costos energéticos, sino que también:
Optimiza la línea de producción
Mejora la eficiencia operativa
Incrementa la ventaja competitiva
Convirtiendo la fabricación sostenible en una realidad tangible para la industria metalmecánica moderna.
Prensa plegadora híbrida de alta eficiencia energética
Hasta 73 % menos consumo energético frente a sistemas hidráulicos tradicionales
Sistema hidráulico de circuito cerrado
Uso reducido de aceite hidráulico: 34,5 litros
Longitud de plegado de 4,1 metros
Capacidad de hasta 260 toneladas
Control CNC de 6 ejes incluido de serie
Sistema de coronación motorizado estándar
Alta velocidad de aproximación: 200 mm/s
Funcionamiento silencioso: 63 dB
Plegado industrial de chapas metálicas
Industria metalmecánica de alto rendimiento
Producción de piezas de gran formato
Fabricación sostenible y eficiencia energética
Talleres industriales y líneas de producción avanzadas
Procesos que requieren precisión, potencia y repetibilidad
Reducción significativa del consumo energético
Menores costos operativos y de mantenimiento
Alta precisión y calidad constante de plegado
Mayor productividad y reducción de tiempos muertos
Operación silenciosa y entorno de trabajo mejorado
Menor impacto ambiental
Mayor ventaja competitiva en fabricación avanzada
¿Qué tipo de prensa es la EVO-III?
Es una prensa plegadora híbrida, que combina tecnología hidráulica avanzada con alta eficiencia energética.
¿Cuánto ahorro energético ofrece?
Hasta un 73 % menos consumo energético frente a prensas hidráulicas tradicionales.
¿Incluye control CNC avanzado?
Sí. Incorpora control CNC de 6 ejes y coronación motorizada de serie.
¿Es adecuada para plegados exigentes?
Sí. Con 260 toneladas de capacidad y alta precisión, es ideal para aplicaciones industriales exigentes.
Desarrollado por Data M Engineering, es una solución potente para la medición de ángulos de plegado en plegadoras.

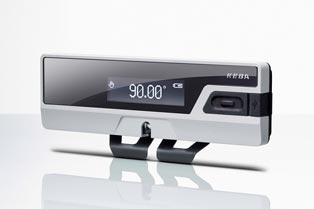

Con los sistemas de medición de ángulo KEBA, los pliegues complejos pueden realizarse de forma extremadamente sencilla y con la máxima precisión.
Permite realizar mediciones con mayor precisión gracias a su ajuste sensible.
Facilita los procesos de trabajo intensivos y complejos del operador y previene errores.
Muestra la ubicación de las piezas plegadas y las estaciones de plegado mediante barras LED de colores.

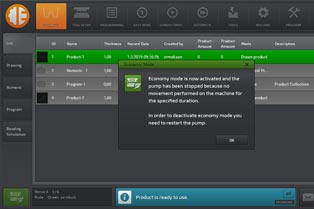

Sistema opcional que detiene el motor principal cuando no hay movimiento del haz superior en la máquina durante 2 minutos.
Sistema opcional de cambio de velocidad del motor tipo estrella-triángulo. Garantiza un cambio de velocidad más seguro y sencillo para el motor.

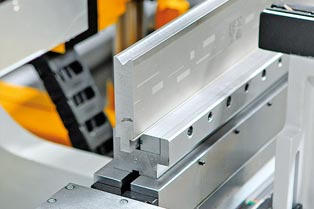

Sistema de posicionamiento de herramientas de precisión.

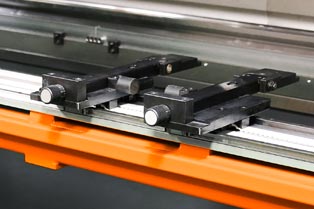

El tope trasero con servomotores de 4 ejes (X, R, Z1, Z2) permite obtener un plegado preciso con una exactitud de posicionamiento de 0,05 mm según la geometría deseada.

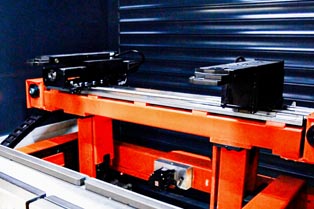

El tope trasero con servomotores de 5 ejes (X, R, Z1, Z2, X5) permite obtener un plegado preciso con una exactitud de posicionamiento de 0,05 mm según la geometría deseada.

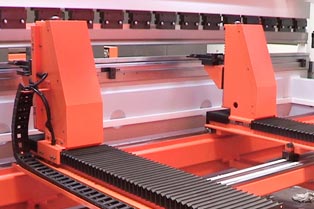

El sistema de tope trasero ATF Type de Ermaksan está diseñado para fabricantes que requieren una precisión y eficiencia excepcionales en operaciones de plegado complejas y de múltiples etapas.

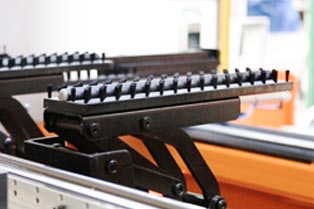

Los soportes traseros neumáticos son topes de soporte adicionales montados en la máquina para facilitar operaciones de plegado más sencillas y precisas.

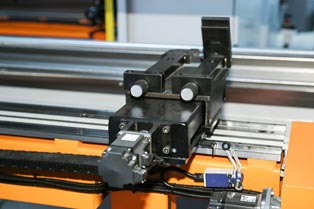

El grupo de dedos del tope trasero X5 está equipado con 5 servomotores, proporcionando una precisión de posicionamiento excepcional de 0,05 mm basada en la geometría de la pieza.

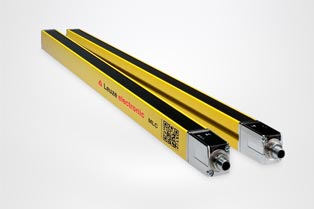

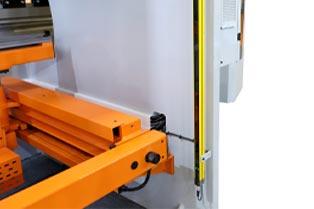

La cortina de seguridad trasera LEUZE MLC510 proporciona protección avanzada al detener automáticamente la máquina cuando cualquier objeto ingresa en el área de trabajo trasera durante la operación.

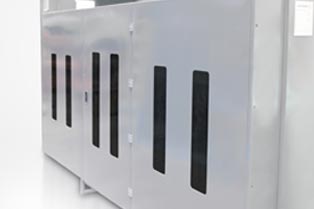

Garantiza la máxima seguridad del operador con el sistema integrado de resguardo trasero deslizante y interruptor de seguridad.

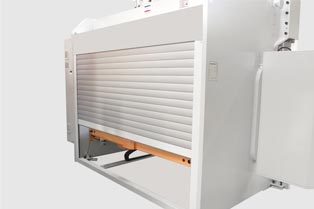

Puerta de seguridad trasera motorizada o de accionamiento manual, diseñada con lamas de aluminio duraderas.
Puerta de seguridad trasera horizontal de accionamiento manual.

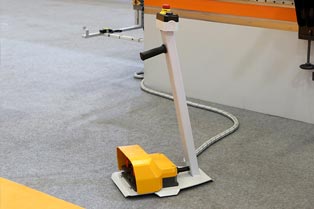

Pedal doble de uso sencillo, diseñado para ofrecer un control de plegado preciso y sin uso de manos.

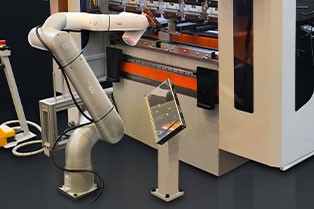

Las plegadoras integradas con cobots de Ermaksan hacen que los procesos de plegado de chapa sean seguros, precisos y eficientes, ofreciendo una experiencia de automatización de nueva generación en la fabricación.

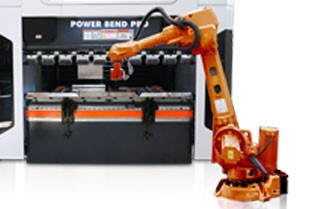

Los sistemas robóticos integrados de plegado de Ermaksan automatizan completamente el plegado de chapa, ofreciendo máxima eficiencia, precisión y consistencia en las líneas de producción.
Sistema de alineación guiado por láser, fijado al haz superior para indicar el eje de plegado.

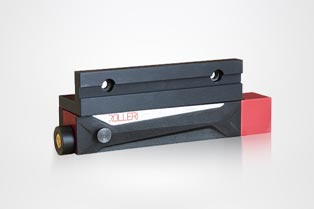

Herramienta de alineación por láser que se monta fácilmente en el sistema Promecam para indicar la línea de plegado.

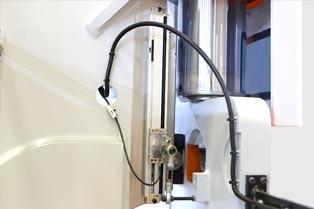

Permite obtener resultados precisos gracias a la sincronización de los ejes Y1+Y2 con una tolerancia de 0,01, proporcionada por reglas lineales.
El controlador con pantalla táctil 2D es su mejor asistente en las operaciones de plegado más exigentes, gracias a sus funciones avanzadas.

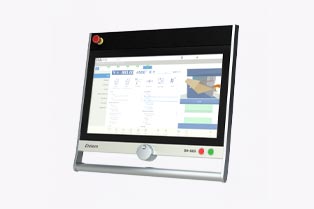

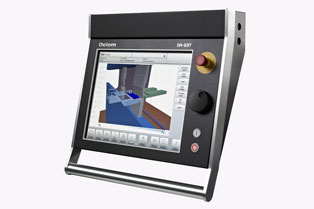

Pantalla táctil de 24”, programación 2D con secuenciación automática de plegado y detección de colisiones, además de configuración completa en 3D para mayor precisión y rapidez en la preparación.

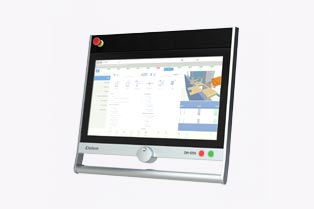

Control insignia de Delem con pantalla táctil de 24”, que ofrece programación intuitiva 2D/3D con secuenciación automática de plegado y detección de colisiones, configuración y simulación completa en 3D, e integración total con soporte Profile-S3D offline.

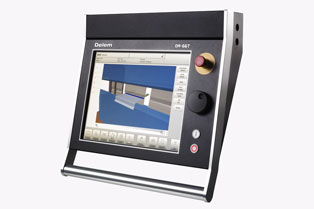

Controlador de la serie DA-Touch con visualización gráfica 3D, diseñado para garantizar las operaciones de plegado más precisas gracias a sus potentes funciones.

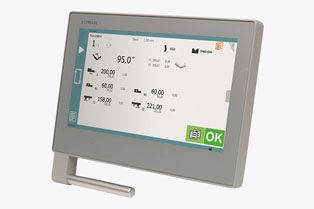

VisiTouch Pac es un sistema de control CNC para plegadoras moderno, compacto y totalmente digital, con capacidades de dibujo de perfil 2D y visualización 3D.

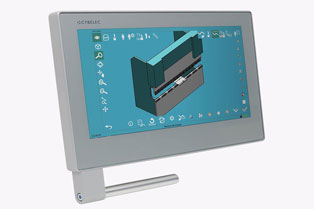

VisiTouch Pac MX es un sistema de control CNC avanzado, totalmente digital y compacto, que ofrece importación 3D, programación, visualización y simulación en una sola plataforma.

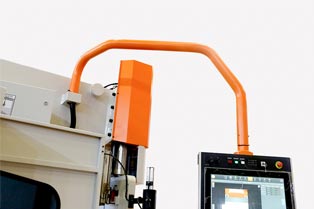

Componente estándar que permite posicionar el controlador CNC en la parte frontal o trasera de la máquina cuando es necesario.

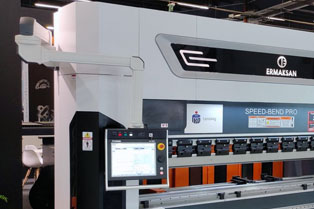

Brazo diseñado ergonómicamente que permite un movimiento suave hacia adelante, atrás y lateralmente para mayor comodidad del operador.

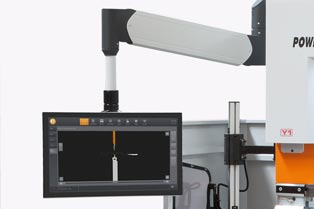

Ideal para uso con múltiples operadores, este brazo permite ajustes frecuentes de altura del controlador de forma sencilla.
Software de transformación digital para manufactura inteligente.

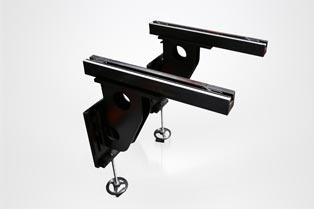

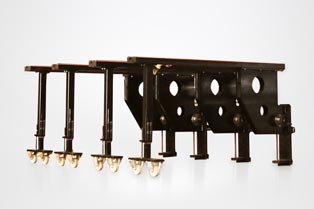

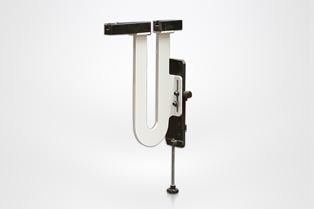

Brazos frontales deslizantes con tope, escalas en sistema métrico y ajuste de altura, que permiten operaciones de plegado más precisas y sencillas.

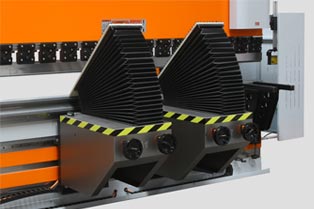

Solución de soporte avanzada para un plegado de chapa preciso y seguro.
Brazos frontales tipo pie opcionales, utilizados en máquinas con gran ancho de chapa y plegados especiales.
Cuerpo del brazo frontal de todas las máquinas (excepto Eco-Bend Expert), fabricado con cortina de seguridad y utilizado para protección frontal.
Cuando los soportes utilizados como protección frontal detectan un objeto durante el movimiento del haz, detienen su desplazamiento; si el objeto se retira, el haz continúa moviéndose a la misma velocidad. Si el objeto permanece, el haz continúa a baja velocidad manual.

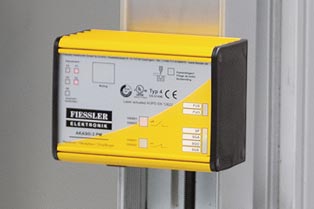

La protección de dedos AKAS detiene el movimiento del haz superior cuando se detecta un objeto.

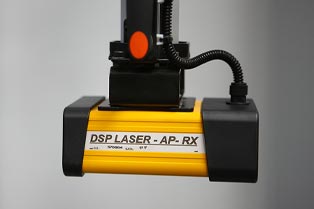

DSP MCS AP detiene el movimiento del haz superior cuando se detecta un objeto. El haz continúa moviéndose si el objeto se retira.

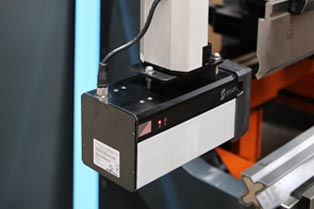

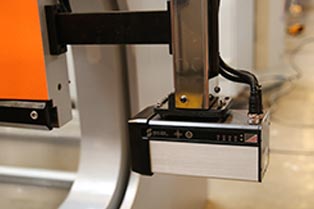

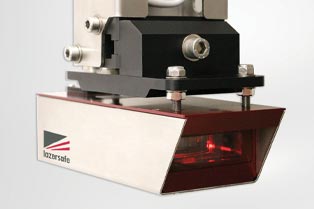

Sistema utilizado también como protección frontal de dedos, que detiene el movimiento del haz superior cuando se detecta un objeto.
Sistema capaz de medir el ángulo y realizar correcciones automáticas del ángulo directamente al CNC.
Sistema utilizado también como protección frontal de dedos, que detiene el movimiento del haz superior cuando detecta cualquier objeto.

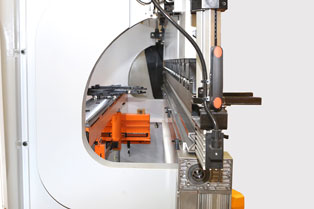

La profundidad de garganta estándar es de 410 mm.

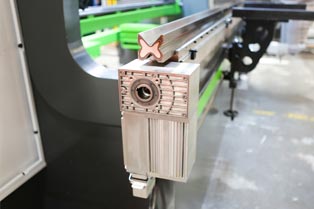

El sistema de coronado motorizado controlado por CNC garantiza ángulos de plegado uniformes y consistentes mediante compensación automática de la deflexión.

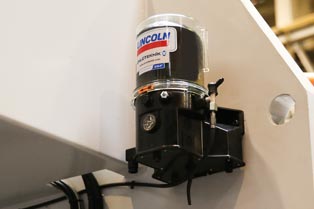

Sistema de lubricación central automática que prolonga la vida útil de la máquina y reduce al mínimo el mantenimiento.
